Apa Itu Facade Engineering? Konsep dan Ruang Lingkup

Saya sering ditanya sama klien: “Rio, apa bedanya facade engineering dengan desain fasad biasa? Kok proyek gedung bertingkat perlu facade engineer?” Pertanyaan ini muncul karena banyak yang mengira pekerjaan fasad cuma soal estetika atau pemilihan material. Padahal, di proyek modern—terutama high-rise building atau bangunan komersial dengan sistem curtain wall—facade engineering punya peran krusial untuk memastikan bangunan aman, nyaman, dan sesuai regulasi.

Sebenarnya agak susah menjelaskan ini tanpa gambar teknis detail dan data perhitungan, tapi saya coba breakdown sesederhana mungkin. Artikel ini akan membahas pengertian dasar facade engineering, ruang lingkup pekerjaannya, dan kenapa disiplin ini sangat penting dalam layanan konstruksi kami.

Pengertian Facade Engineering

Facade engineering adalah disiplin khusus yang menggabungkan prinsip rekayasa struktur, termal, akustik, dan material untuk merancang sistem selubung bangunan (building envelope) yang optimal. Berbeda dengan desain arsitektur fasad yang lebih fokus pada aspek visual dan konsep estetika, facade engineering berurusan dengan perhitungan teknis, performa sistem, dan keamanan struktural.

Dalam praktiknya, facade engineer bertanggung jawab memastikan sistem fasad dapat menahan beban angin, gempa, perubahan suhu, air hujan, dan tetap memberikan kenyamanan termal serta akustik bagi penghuni. Semua ini harus memenuhi standar keselamatan yang berlaku di Indonesia, terutama SNI 1727 tentang beban minimum untuk perancangan bangunan dan SNI 1726 tentang tata cara perencanaan ketahanan gempa untuk struktur bangunan gedung dan non gedung.

Perbedaan dengan Desain Arsitektur Fasad

Arsitek mendesain fasad dari sisi konsep, proporsi, warna, dan material. Facade engineer mengambil desain tersebut dan menerjemahkannya menjadi sistem yang bisa dibangun dengan aman. Misalnya, arsitek memilih kaca full-height 6 meter untuk lobby entrance. Facade engineer yang akan menghitung: apakah kaca tersebut kuat menahan tekanan angin? Berapa tebal kaca yang diperlukan? Sistem apa yang cocok—point-fixed atau framed? Bagaimana detail koneksinya ke struktur utama?

Tanpa perhitungan engineering yang proper, desain fasad yang indah bisa jadi tidak aman atau tidak layak secara teknis dan ekonomis.

Mengapa Perlu Facade Engineering?

1. Kompleksitas Bangunan Modern

Gedung-gedung tinggi di Indonesia semakin banyak menggunakan sistem curtain wall, kaca lebar, atau material komposit yang membutuhkan analisis struktural mendalam. Beban angin di ketinggian 50 meter sangat berbeda dengan di lantai dasar. Tanpa facade engineering, risiko kegagalan sistem bisa sangat tinggi.

2. Regulasi dan Standar Nasional

Pemerintah Indonesia melalui Kementerian PUPR mewajibkan kepatuhan terhadap berbagai SNI untuk keselamatan bangunan. Beberapa yang relevan dengan facade engineering:

• SNI 1727:2020 – Beban desain minimum dan kriteria terkait untuk bangunan gedung dan struktur lain
• SNI 1726:2019 – Tata cara perencanaan ketahanan gempa untuk struktur bangunan gedung dan non gedung
• SNI 03-6389-2000 – Spesifikasi bahan bangunan bagian A (bahan bangunan bukan logam)
• SNI 8148:2015 – Cara uji kekuatan lentur kaca dengan metode empat titik pembebanan

Facade engineer memastikan desain comply dengan semua standar ini dan menghasilkan dokumen teknis untuk proses IMB (Izin Mendirikan Bangunan).

3. Integrasi Multi-Sistem

Fasad modern bukan hanya “kulit” bangunan. Sistem ini harus terintegrasi dengan struktur utama gedung, sistem HVAC, fire protection, dan bahkan interior finishing. Koordinasi antar disiplin ini memerlukan facade engineer yang memahami interface antara curtain wall, struktur beton, waterproofing, dan MEP penetrations.

Baca: Audit Struktur Existing dan Penilaian Kekuatan Bangunan

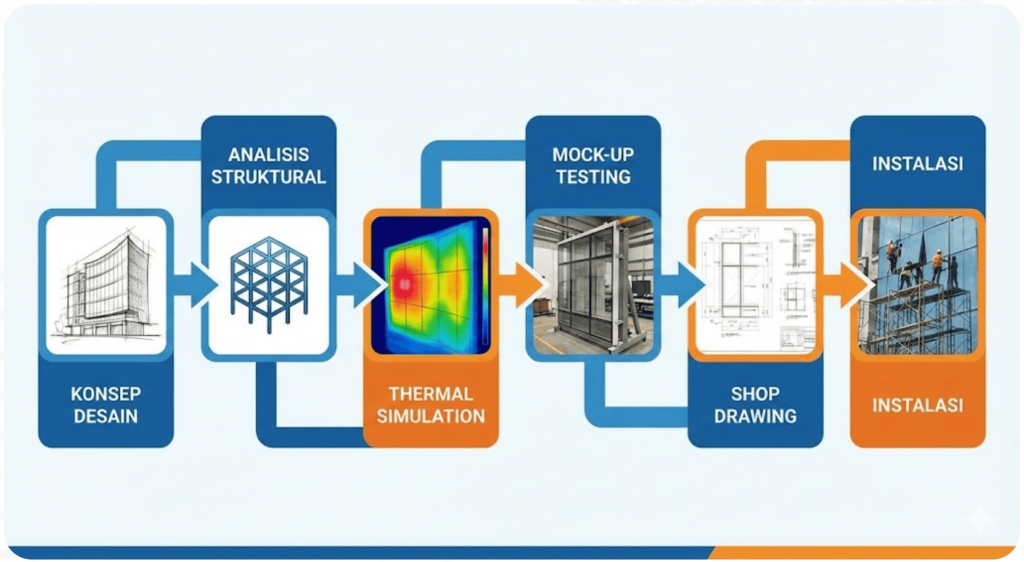

Ruang Lingkup Pekerjaan Facade Engineering

Tahap Desain & Analisis

Ini tahap paling krusial karena menentukan apakah sistem fasad feasible atau tidak. Saya coba jelaskan step by step:

1. Analisis Beban Angin (Wind Load Calculation)

Di Indonesia, perhitungan beban angin mengacu pada SNI 1727:2020. Facade engineer harus menghitung tekanan angin pada setiap panel kaca atau cladding berdasarkan:

• Kecepatan angin dasar regional (berbeda antara Jakarta, Surabaya, atau Makassar)
• Kategori risiko bangunan (gedung kantor, rumah sakit, dll)
• Faktor eksposur dan ketinggian bangunan
• Topografi sekitar

Dari perhitungan ini, kita tahu berapa beban yang harus ditahan oleh setiap komponen—mulai dari kaca, frame aluminium, hingga bracket koneksi ke struktur.

2. Analisis Performa Termal (Thermal Performance)

Iklim tropis Indonesia dengan radiasi matahari tinggi membuat thermal analysis sangat penting. Facade engineer menganalisis:

• Solar Heat Gain Coefficient (SHGC) dari kaca
• U-value untuk insulasi termal
• Thermal bridging pada frame aluminium
• Kondensasi yang mungkin terjadi

Target: menciptakan envelope yang meminimalkan beban cooling HVAC tanpa mengorbankan pencahayaan alami. Kalau thermal performance buruk, biaya operasional AC bisa naik 30-40%.

3. Water Tightness & Air Infiltration

Indonesia punya curah hujan tinggi dengan angin kencang. Facade engineer harus memastikan sistem fasad tahan terhadap:

• Air hujan dengan tekanan angin (wind-driven rain)
• Air infiltration di sambungan panel
• Drainage system yang proper

Testing biasanya mengacu pada ASTM E1105 (standar internasional untuk water penetration testing—karena SNI belum punya standar spesifik untuk ini, industri menggunakan ASTM sebagai referensi). ASTM adalah American Society for Testing and Materials, organisasi pengembang standar internasional yang diadopsi banyak negara termasuk Indonesia untuk testing material dan sistem bangunan.

4. Analisis Struktural Bracket & Subframe

Setiap panel curtain wall terhubung ke struktur bangunan melalui bracket dan subframe aluminium. Ini butuh analisis struktural detail untuk memastikan:

• Bracket dapat menahan beban mati panel + beban angin
• Defleksi frame tidak melebihi batas (biasanya L/175 atau L/240)
• Detail koneksi ke struktur beton memenuhi kapasitas
• Semua fabrikasi metal memenuhi standar pengelasan dan quality control

Tahap Engineering Detail

Setelah analisis selesai dan sistem sudah divalidasi, facade engineer membuat dokumen detail untuk fabrikasi dan instalasi:

1. Shop Drawing Preparation

Shop drawing adalah gambar kerja detail yang digunakan fabrikator untuk memproduksi komponen. Dokumen ini mencakup:

• Detail section setiap tipe panel
• Detail sambungan horizontal dan vertikal
• Ukuran dan spesifikasi setiap komponen
• Assembly sequence
• Material specification lengkap

Shop drawing harus di-review dan di-approve oleh structural engineer, arsitek, dan kadang juga MEP consultant untuk memastikan tidak ada clash atau missing information.

2. Material Specification

Facade engineer menetapkan spesifikasi detail untuk setiap material:

Glass:

• Tipe: laminated, tempered, heat-strengthened, atau low-e coating
• Tebal dan komposisi (misal: 6mm tempered + 12mm cavity + 6mm laminated)
• Performance: SHGC, Visible Light Transmittance (VLT), U-value
• Standar: SNI 8148:2015 untuk testing kekuatan lentur

Aluminum Extrusion:

• Alloy grade (biasanya 6063-T5 atau 6061-T6)
• Wall thickness minimum
• Surface treatment (anodized, powder coating, PVDF)
• Standar fabrikasi dan welding sesuai praktik terbaik industri

Sealant & Gasket:

• Structural silicone sealant untuk structural glazing system
• Weather sealant untuk joint sealing
• EPDM gasket untuk pressure plate system
• Compatibility testing untuk memastikan tidak ada reaksi kimia antar material

Thermal Break Material:

• Polyamide strip untuk memutus thermal bridging di frame aluminium
• Testing thermal conductivity

3. Connection Detail

Ini bagian yang paling krusial tapi sering diabaikan. Connection detail harus menunjukkan:

• Bracket fixing ke struktur beton (tipe anchor, embedment depth, spacing)
• Toleransi untuk perbedaan dimensi struktur (building biasanya tidak 100% sesuai gambar)
• Adjustment mechanism untuk leveling dan alignment
• Seismic movement allowance (untuk wilayah zona gempa tinggi)

4. Installation Method Statement

Dokumen ini menjelaskan prosedur instalasi step-by-step termasuk:

• Sequence pemasangan (bottom-up atau top-down)
• Lifting method dan safety procedure
• Quality control checkpoints
• Coordination dengan pekerjaan struktur, waterproofing, dan finishing lain

Baca: Apa Itu EPC dan Kenapa Krusial bagi Proyek Industri

Tahap Quality Control

1. Mock-up Testing

Sebelum produksi massal, biasanya dibuat mock-up (prototipe full-scale) untuk testing. Test yang dilakukan:

• Air infiltration test – mengukur kebocoran udara pada tekanan tertentu
• Water penetration test – spray air dengan tekanan angin simulasi
• Structural test – apply beban angin design untuk cek defleksi dan kekuatan
• Thermal cycling – simulasi perubahan suhu untuk cek durability sealant

Mock-up testing ini mengikuti protokol ASTM atau standar produsen sistem curtain wall yang digunakan, karena SNI belum menetapkan prosedur testing mock-up yang spesifik untuk curtain wall system.

2. Site Inspection

Facade engineer melakukan inspeksi berkala selama instalasi untuk memastikan:

• Komponen yang datang sesuai shop drawing
• Instalasi mengikuti method statement
• Bracket fixing proper (torque bolt, anchor depth)
• Sealant application sesuai spesifikasi
• Alignment dan leveling setiap panel dalam toleransi

3. Performance Verification

Setelah instalasi selesai, dilakukan field testing:

• Water test pada area tertentu (biasanya 5-10% dari total area)
• Visual inspection untuk workmanship quality
• Documentation untuk as-built drawing

Integrasi dengan Disiplin Lain

Facade engineering tidak bisa berdiri sendiri. Koordinasi dengan disiplin lain sangat penting:

Struktur Bangunan

Setiap bracket curtain wall harus di-embed atau di-anchor ke struktur beton atau baja. Ini butuh koordinasi ketat dengan structural engineer untuk:

• Lokasi dan spacing bracket sesuai column line dan slab edge
• Kapasitas struktur untuk menahan reaksi beban fasad
• Detail embedment plate atau post-installed anchor
• Tolerance struktur dan impact-nya terhadap instalasi fasad

Kalau koordinasi ini lemah, bisa terjadi:

• Bracket tidak bisa dipasang karena clash dengan tulangan
• Kapasitas struktur tidak cukup untuk beban fasad
• Rework yang costly dan delay schedule

MEP (Mechanical, Electrical, Plumbing)

Fasad modern punya banyak penetrasi untuk MEP:

• Fan Coil Unit (FCU) di perimeter zone
• Ducting untuk fresh air intake
• Cable tray untuk power dan data
• Fire damper untuk smoke compartmentation

Facade engineer harus koordinasi untuk:

• Memastikan fire-rated curtain wall tetap comply setelah ada penetrasi
• Flashing detail untuk waterproofing di area penetrasi
• Structural reinforcement di opening

Fabrikasi Komponen Metal

Hampir semua komponen curtain wall—frame aluminium, bracket baja, subframe—diproduksi di workshop fabrikasi metal. Facade engineer harus memastikan:

• Shop drawing bisa di-fabrikasi dengan equipment yang tersedia
• Welding specification sesuai dengan capability workshop
• Toleransi fabrikasi realistis
• Quality control procedure di workshop adequate

Saya sering lihat desain facade yang bagus di atas kertas tapi tidak bisa di-fabrikasi karena engineer tidak mempertimbangkan limitation workshop.

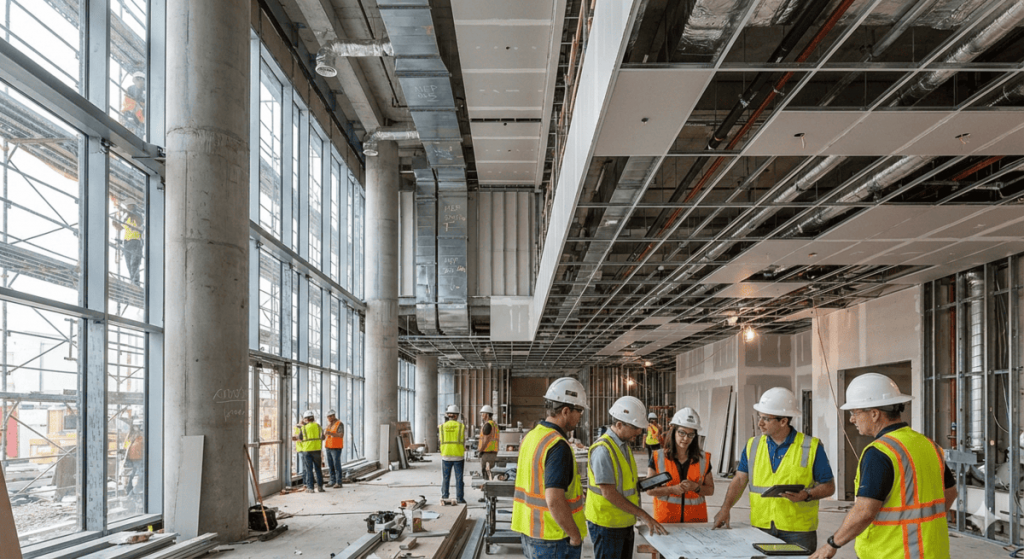

Interior Finishing

Interface antara eksterior facade dan interior finishing juga butuh perhatian:

• Curtain wall biasanya stop di slab edge, tapi ceiling interior bisa di level yang berbeda—perlu closure panel atau bulkhead
• Perimeter sealant antara frame dan drywall partition
• Blind box untuk motorized blind—harus dikoordinasi sejak awal agar tidak mengganggu thermal break atau struktur frame

Standar dan Regulasi

Standar Nasional Indonesia (SNI)

Beberapa SNI yang wajib diikuti dalam facade engineering:

SNI 1727:2020 – Beban Desain Minimum
Standar ini mengatur perhitungan beban angin, beban mati, dan beban hidup untuk struktur bangunan termasuk facade system.

SNI 1726:2019 – Ketahanan Gempa
Penting untuk desain bracket dan connection system agar bisa mengakomodasi seismic movement tanpa failure. Indonesia zona gempa tinggi, jadi detail connection harus allow pergerakan struktur.

SNI 8148:2015 – Uji Kekuatan Lentur Kaca
Digunakan untuk memverifikasi kaca yang digunakan memenuhi kriteria kekuatan minimum.

SNI 03-6389-2000 – Spesifikasi Bahan Bangunan
Untuk spesifikasi material non-logam seperti sealant, gasket, dan thermal break.

Standar Internasional (sebagai Referensi)

Karena SNI belum cover semua aspek facade engineering secara detail, industri di Indonesia juga mengacu pada standar internasional:

ASTM (American Society for Testing and Materials)
Organisasi pengembang standar internasional yang diadopsi banyak negara. Standar ASTM yang sering dipakai:

• ASTM E1105 – Water penetration testing untuk curtain wall
• ASTM E283 – Air infiltration testing
• ASTM E330 – Structural performance testing (uniform static air pressure)
• ASTM C1036 – Spesifikasi flat glass

AAMA (American Architectural Manufacturers Association)
Standar untuk aluminum curtain wall system:

• AAMA 501 – Methods of test for exterior walls
• AAMA 511 – Voluntary guideline for forensic water penetration testing

CWCT (Centre for Window and Cladding Technology – UK)
Standar testing dan best practice untuk facade system di Eropa, kadang dijadikan referensi untuk high-end project.

Standar-standar internasional ini digunakan karena lebih detail dan sudah teruji di berbagai proyek global. Tapi perlu diingat, compliance tetap harus mengikuti SNI yang berlaku di Indonesia. Standar internasional sifatnya sebagai referensi tambahan untuk best practice.

Baca: Apa Itu Rekayasa Sipil dalam Konstruksi Modern?

Tips Praktis Memilih Facade Engineering Consultant

Dari pengalaman saya mengerjakan berbagai proyek, ini beberapa hal yang perlu Anda perhatikan:

1. Track Record Proyek Sejenis

Jangan pilih consultant yang belum pernah handle curtain wall kalau proyek Anda high-rise dengan full glass facade. Minta portfolio dan reference project yang kompleksitasnya similar atau lebih tinggi dari proyek Anda.

2. Capability Software Analysis

Facade engineering modern membutuhkan software sophisticated untuk analysis. Pastikan consultant punya:

• SAP2000 atau ETABS untuk analisis struktural
• THERM atau simulation tool lain untuk thermal analysis
• BIM capability (Revit) untuk koordinasi 3D model dengan discipline lain

Kalau consultant masih pakai spreadsheet manual untuk semua analisis, saya sarankan cari yang lain.

3. Pemahaman Kode dan Iklim Lokal

Ini penting. Beberapa consultant asing punya expertise tinggi tapi tidak familiar dengan SNI atau kondisi iklim Indonesia. Akibatnya:

• Desain tidak comply dengan regulasi lokal → masalah di IMB
• Material specification tidak suitable untuk tropis (misal sealant yang tidak tahan UV atau hujan tinggi)
• Detail tidak sesuai dengan praktik konstruksi lokal → susah di-execute

4. Koordinasi dengan Fabrikator

Facade engineer yang bagus harus punya network atau pengalaman kerja dengan fabrikator lokal. Mereka tahu limitation dan capability workshop di Indonesia. Ini penting supaya desain feasible dan tidak ada surprise saat tahap fabrikasi.

5. Experience dalam Testing Protocol

Mock-up testing dan field testing butuh knowledge khusus. Pastikan consultant punya pengalaman:

• Menyusun testing protocol
• Witnessing test dan interpretasi result
• Troubleshooting kalau ada failure di mock-up
• Remedial design kalau diperlukan

Common Mistakes yang Harus Dihindari

1. Skip Analisis Beban Angin Detail

Saya pernah lihat proyek yang hanya pakai “rule of thumb” untuk tebal kaca tanpa perhitungan wind load proper. Hasilnya: kaca pecah setelah 2 tahun karena tidak kuat menahan tekanan angin. Wind load analysis harus dilakukan sesuai SNI 1727:2020 dengan mempertimbangkan semua faktor.

2. Tidak Mempertimbangkan Thermal Expansion

Aluminium dan kaca mengalami ekspansi-kontraksi akibat perubahan suhu. Kalau joint detail tidak accommodate movement ini, akan terjadi:

• Glass breakage akibat thermal stress
• Sealant failure karena tertekan berlebihan
• Frame distortion

Design harus include expansion joint dan clearance yang adequate.

3. Detail Connection Tidak Adequate

Bracket connection ke struktur sering dianggap sepele. Padahal kalau detail tidak proper:

• Beban tidak tertransfer dengan baik ke struktur
• Adjustment untuk leveling tidak mungkin dilakukan
• Tolerance struktur tidak bisa diakomodasi
• Seismic movement menyebabkan failure

Setiap connection detail harus di-review oleh structural engineer.

4. Instalasi Tanpa Proper Sequencing

Curtain wall harus diinstal dengan sequence yang tepat untuk avoid rework. Misalnya:

• Waterproofing membrane harus selesai sebelum bracket dipasang
• Struktur harus sudah cure dan surveyed sebelum setting out bracket
• Panel tidak bisa diinstal kalau area masih banyak heavy equipment (risk damage)

Method statement instalasi harus detail dan realistic.

Penutup

Mungkin penjelasan saya masih belum cover semua aspek facade engineering karena scope-nya memang sangat luas. Tapi kurang lebih seperti itu konsep dasar dan ruang lingkup pekerjaan facade engineering. Yang paling penting: facade engineering bukan cuma soal estetika, tapi lebih ke memastikan sistem fasad aman, nyaman, dan comply dengan regulasi.

Kalau Anda punya proyek dengan sistem fasad kompleks—terutama curtain wall untuk gedung tinggi—dan butuh konsultasi lebih detail tentang engineering approach yang tepat, monggo silakan hubungi kami melalui halaman kontak atau tinggalkan pertanyaan di kolom komentar di bawah.

Matur nuwun sampun mampir.

FAQ

1. Apa perbedaan utama facade engineering dengan desain arsitektur fasad?

Desain arsitektur fasad fokus pada konsep estetika, proporsi, dan pemilihan material visual. Facade engineering fokus pada perhitungan struktural, thermal performance, water tightness, dan memastikan sistem comply dengan SNI dan building code. Engineer menerjemahkan desain arsitek menjadi sistem yang aman dan bisa dibangun.

2. Apakah setiap proyek gedung perlu facade engineer?

Tidak semua. Proyek dengan sistem fasad konvensional (dinding bata + plesteran, atau panel sandwich sederhana) biasanya cukup ditangani structural engineer dan arsitek. Facade engineer dibutuhkan untuk proyek dengan curtain wall system, kaca lebar, high-rise building, atau bangunan dengan performance requirement khusus (acoustic, thermal, blast resistance).

3. Berapa lama proses facade engineering dari desain sampai instalasi selesai?

Untuk proyek mid-rise (10-20 lantai) dengan unitized curtain wall: design & analysis 2-3 bulan, shop drawing & approval 1-2 bulan, fabrikasi 3-4 bulan, instalasi 4-6 bulan. Total sekitar 10-15 bulan. Stick system bisa lebih cepat di fabrikasi tapi lebih lama di instalasi. Schedule juga tergantung kompleksitas desain dan tingkat kesiapan dokumen struktur.

4. Apa standar SNI yang paling penting untuk facade engineering?

SNI 1727:2020 (beban desain minimum) dan SNI 1726:2019 (ketahanan gempa) adalah yang paling krusial. Kedua standar ini menentukan beban yang harus ditahan facade system. SNI 8148:2015 untuk testing kaca juga penting. Untuk aspek lain yang belum tercakup SNI detail, industri menggunakan standar ASTM dan AAMA sebagai referensi best practice.
